抄板软件protel99抄PCB板需注意问题

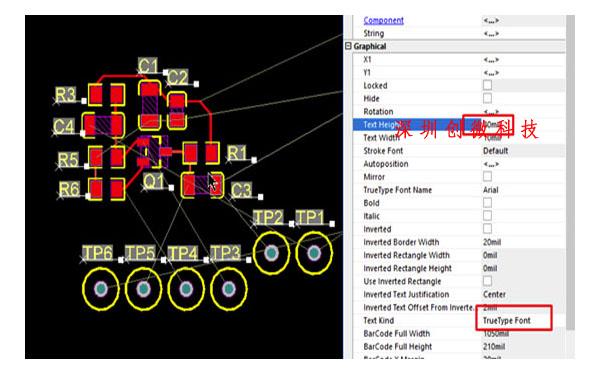

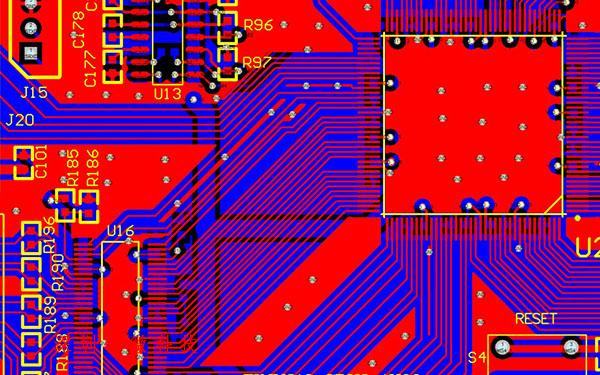

布线是PCB抄板中的重要环节，必须严格参考导线宽度，怎样选择印制导线的宽度？印刷导线的最小宽度与流过导线的电流大小有关。

线宽太小，刚印刷导线电阻大，线上的电压降也就大，影响电路的性能；

线宽太宽，则布线密度不高，板面积增加，除了增加成本外，也不利于小型化。

如果电流负荷以20A/平方毫米计算，当覆铜箔厚度为0.5MM时，(一般为这么多，)则1MM(约40MIL)线宽的电流负荷为1A，

线宽取1--2.54MM(40--100MIL)能满足一般的应用要求，大功率设备板上的地线和电源，根据功率大小，可适当增加线宽，而在小功率的数字电路上，为了提高布线密度，最小线宽取0.254--1.27MM(10--15MIL)就能满足.同一电路板中，电源线.地线比信号线粗。

当为1.5MM(约为60MIL)时，线间绝缘电阻大于20M欧，线间最大耐压可达300V。

当线间距为1MM(40MIL)时，线间最大耐压为200V。

在中低压(线间电压不大于200V)的电路板上，线间距取1.0--1.5MM (40--60MIL)在低压电路，如数字电路系统中，不必考虑击穿电压，只要生产工艺允许，可以很小。

对于1/8W的电阻来说，焊盘引线直径为28MIL就足够了，而对于1/2W的来说，直径为32MIL，引线孔偏大，焊盘铜环宽度相对减小，导致焊盘的附着力下降.容易脱落， 引线孔太小，元件播装困难。

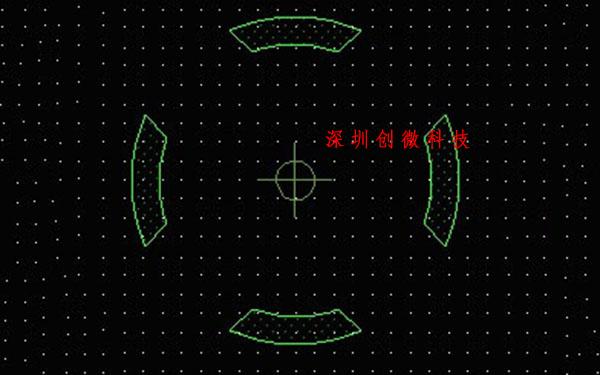

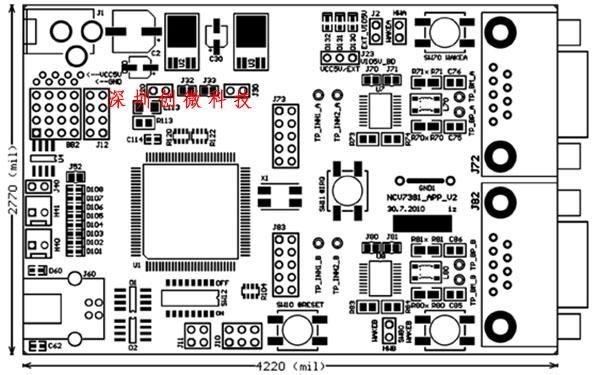

边框线与元件引脚焊盘最短距离不能小于2MM，(一般取5MM较合理)否则下料困难。

1.在PCB设计中，如果电路系统同时存在数字电路和模拟电路.以及大电流电路，则必须分开布局，使各系统之间藕合达到最小在同一类型电路中，按信号流向及功能，分块，分区放置元件。

2.输入信号处理单元，输出信号驱动元件应靠近电路板边，使输入输出信号线尽可能短，以减小输入输出的干扰。

3.元件放置方向: 元件只能沿水平和垂直两个方向排列.否则不得于插件。

4.元件间距.对于中等密度板，小元件，如小功率电阻，电容，二极管，等分立元件彼此的间距与插件，焊接工艺有关波峰焊接时，元件间距可以取50-100MIL(1.27--2.54MM)手工可以大些，如取100MIL，集成电路芯片，元件间距一般为100--150MIL。

5.当元件间电位差较大时，元件间距应足够大，防止出现放电现象。

6.在而已进IC去藕电容要靠近芯片的电源秋地线引脚.不然滤波效果会变差.在数字电路中，为保证数字电路系统可靠工作，在每一数字集成电路芯片的电源和地之间均放置IC去藕电容.去藕电容一般采用瓷片电容，容量为0.01~0.1UF去藕电容容量的选择一般按系统工作频率F的倒数选择.此外，在电路电源的入口处的电源线和地线之间也需加接一个10UF的电容， 以及一个0.01UF的瓷片电容。

7.时针电路元件尽量靠近单片机芯片的时钟信号引脚，以减小时钟电路的连线长度.且下面最好不要走线。
