UPS电源电路板抄板

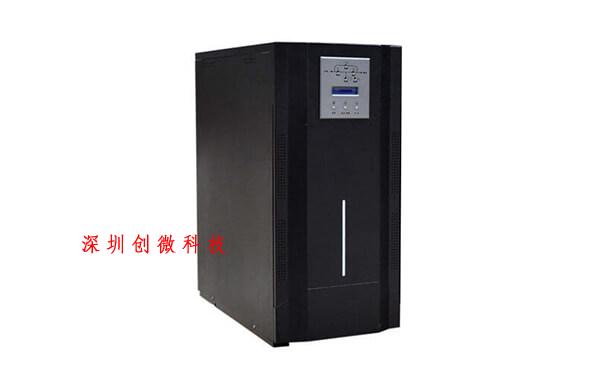

UPS(Uninterruptible Power System)即不间断电源，是一种含有储能装置的不间断电源。主要用于给部分对电源稳定性要求较高的设备，提供不间断的电源。

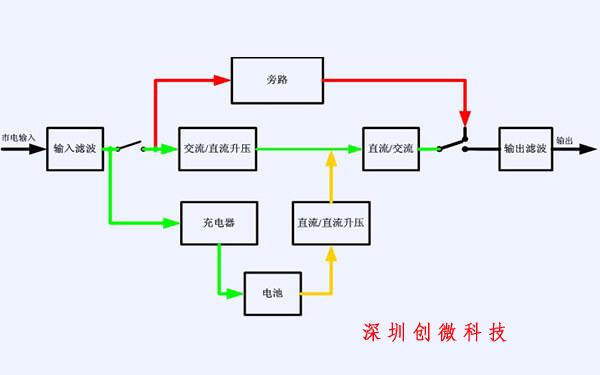

当市电输入正常时，UPS将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；

当市电中断（事故停电）时，UPS立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。UPS设备通常对电压过高或电压过低都能提供保护。

UPS电源控制系统抄板

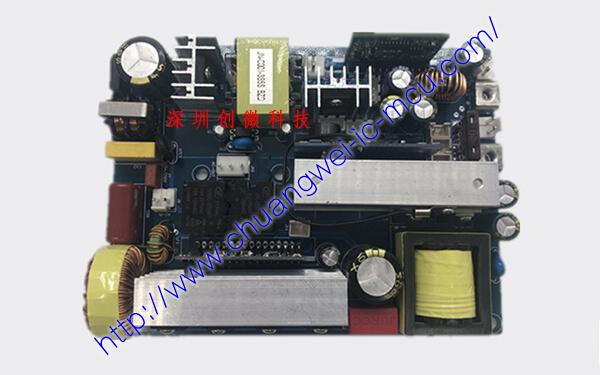

所抄PCB板控制系统为一款正弦波输出工频UPS电源板主板，具有双变换工频在线式结构，正弦波纯净电源输出；负载从0到100﹪的跃变，零切换时间；直流启动（冷启动），方便操作；自动重启功能：输入输出过欠压保护、输入浪涌保护、相序保护、电池过充过放保护、输出过载短裤保护、温度过高保护、报警功能；开机自诊断功能；输出带隔离变压器；带有雷电突波吸收功能。具有稳频、稳压、稳波和防雷吸收功能。等诸多功能和特点。

抄板业务：UPS电源控制系统抄板包括原理图反推，芯片解密反汇编，成品批量PCBA加工等。

抄板周期：4个工作日。样机周期为15天交付首批PCBA成品。

抄板费用：PCBA批量加工适当收取部分抄板费用。

抄板重点：该UPS电源抄板案例功能较多，在制作样机时需对各个功能进行严格测试。

额定功率：6.4KW

输入

额定电压：三相五线制380V±25%

频率：50Hz/60 Hz±5%

最大功率：12KVA

输出

额定电压：单相220V±1%

频率：50Hz/60Hz±0.5%（逆变状态）

波形失真度：纯正弦波，线性负载时≤3%；非线性负载时≤5%（满载状态）

过载能力：过载120%可持续10分钟；过载150%可持续20秒

波峰系数：3:1(满载下)

电池

额定电压：384VDC

电池类型：12V密封免维护蓄电池

配置方式：32节串联

备用时间(min)：外置电池

切换时间：市电←→电池0 ms，市电←→旁路 < 4 ms

防护等级：IP20

电源效率：≥85%（满负载时）

噪音：＜50dB( 1米)

环境

温度：0℃～45℃

湿度：相对湿度为0～93%

外形尺寸 [宽×深×高（mm）]：335*690*800

重量(kg)：90
