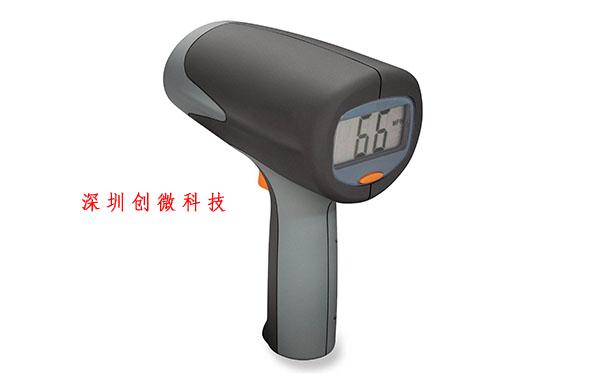

手持雷达测速仪电路板抄板

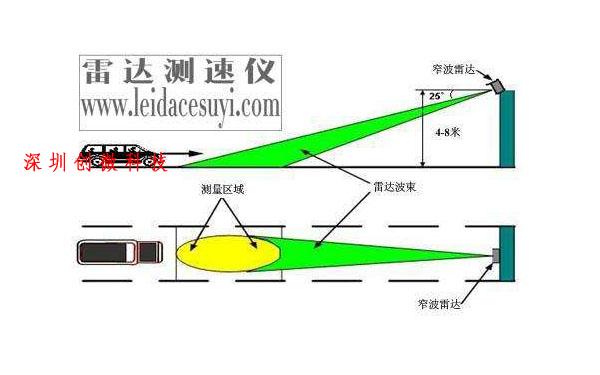

雷达测速仪是一种利用无线电回波以探测目标方向和距离的一种装置。当目标向雷达天线靠近时，反射信号频率将高于发射机频率；反之，当目标远离天线而去时，反射信号频率将低于发射机率。如此即可借由频率的改变数值，计算出目标与雷达的相对速度。

雷达测速仪以量测红外线光波传送时间来决定速度。由于光速是固定，激光脉冲传送到目标再折返的时间会与距离成正比。以固定间隔发射两个脉冲，即可测得两个距离；将此二距离之差除以发射时间间隔即可得到目标的速度。

雷达测速仪具有易于捕捉目标，时测误差小，检测距离远等优点。

抄板简介

1. 抄板层数

双面板抄板。

2. 抄板项目

反推原理图，PCB抄板，样机制作

3. 抄板周期

抄板、BOM及原理图2个工作日，样机制作及调试10个工作日

4. 抄板费用

抄板收费参考收费标准

5. 抄板重点

该雷达测速仪电路板抄板为一款简单的双面板抄板案例，PCB电路不复杂，但调试校准样机必须准确。

雷达测速仪参数

技术参数

测速范围：5-250：英里/小时 8-400千米/小时

精确度：+/- 0.1英里/小时

目标速度获取时间：0.046秒（球类） 0.08秒（汽车）

刷新速度：25次/秒

测量距离：

4000英尺——客车

1500英尺——摩托雪橇

1000英尺——船只

200英尺——棒球

工作频率：24.150GHz

功率输出：15毫瓦

CPU型号：56002DSP

工作温度：－28℃——48℃

存放温度：－40℃——60℃

带电池手柄：7.5V直流电 1.5A电流

带电缆手柄：9-16V直流电

外形尺寸：23.5cm（高）×9cm（宽）×26cm（长）

外壳材料：高强度聚碳酸酯塑料
