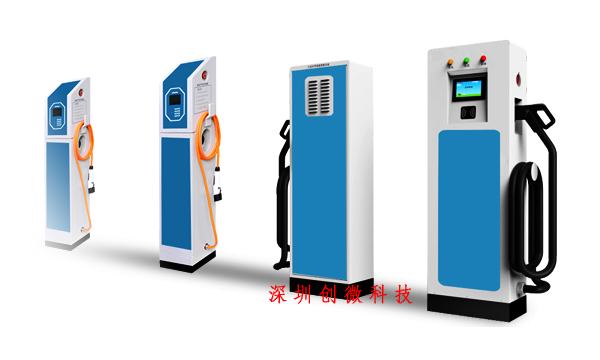

直流充电桩抄板案例

充电桩是电动力车充电站，充电桩能实现计时、计电度、计金额充电，可以作为市民购电终端。同时为提高公共充电桩的效率和实用性。

直流电动汽车充电站，俗称就是“快充”，它是固定安装在电动汽车外，与交流电网连接，可以为非车载电动汽车动力电池提供直流电源的供电装置。直流充电桩的输入电压采用三相四线AC 380 V±15%，频率50Hz,输出为可调直流电，直接为电动汽车的动力电池充电。由于直流充电桩采用三相四线制供电，可以提供足够的功率，输出的电压和电流调整范围大，可以实现快充的要求。

直流充电桩(或称非车载充电机)则是直接输出直流电给车载电池进行充电，功率较大(有60kw、120kw、200kw甚至更高)，充电速度较快，故一般安装在高速公路旁的充电站。

充电桩用来给我们的电动汽车充电用的,它的作用就像加油站里给燃油车加油的加油机。充电桩既可以固定在地面,也可以固定在墙壁上,安装在各大公共空间、住宅小区以及充电站内,然后根据不同的电压等级为各种型号的电动汽车充电。人们可以使用特定的充电卡在充电桩提供的人机交互操作界面上刷卡使用,进行相应的充电方式、充电时间、费用数据打印等操作,充电桩显示屏能显示充电量、费用、充电时间等数据。

抄板简介

1. 抄板层数

多层板抄板

2. 抄板项目

反推原理图，PCB抄板，BOM清单制作，物料代购，PCBA加工

3. 抄板周期

抄板、BOM及原理图4个工作日，物料购买到首批样机30个工作日。

4. 抄板费用

抄板收费参考收费标准

5. 抄板重点

该PCB抄板案例涉及到高电压，大电流，抄板需保证产品的散热性能。抄板测试调试需注意安全。

充电桩参数

输入参数：220VAC±20%  50Hz

输入最大功率：8KW

输出通道：10路

单路输出最大功率：单路通道最大2.2kW

空载功率：小于5W（充电桩）

充电方式：自动充满，按时间充

联网方式：以太网/4G(可选)

视频监控：120W高清摄像头（可选）

安全防护：过压保护，过流保护，过载保护，漏电保护，接地保护

防护等级：户外安装IP43

SIM卡：中国移动流量卡（中卡）

屏幕：21.5英寸，分辨率1920*1080RGB，16：9，亮度450

安卓主板：Android 4.3以上RK3288 四核2G+8G支持SD卡、U盘等

电 源：  12V/3A/36W，默认美规（国内通用）

视频格式：支持MP4/AVI/MPEG等视频格式解码

音频格式：MP3/WNA/WAV/APE/FLAC/3GPP格式

图片格式：JPG/BMP/PNG/等各种图片格式

安装方式：壁挂式

环境温度：-30°C~50°C

相对湿度：小于95%

整机尺寸：508*374*100mm
