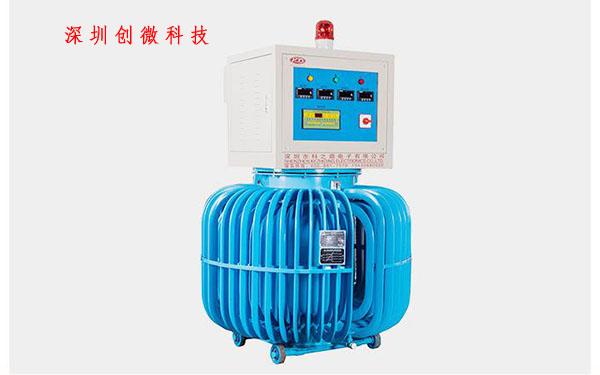

稳压电源模块主板PCB抄板

稳压电源（stabilized voltage supply）是能为负载提供稳定的交流电或直流电的电子装置，包括交流稳压电源和直流稳压电源两大类。

当电网电压或负载出现瞬间波动时，稳压电源会以10-30ms的响应速度对电压幅值进行补偿，使其稳定在±2%以内。稳压器除了最基本的稳定电压功能以外，还应具有过压保护（超过输出电压的+10%）、欠压保护（低于输出电压的-10%）、缺相保护、短路过载保护最基本的保护功能。

工频交流电源经过变压器降压、 整流、滤波后成为一稳定的直流电。图中其余部分是起电压调节，实现稳压作用的控制部分。电源接上负载后，通过采样电路获得输出电压，将此输出电压和基准电压进行比较。如果输出电压小于基准电压，则将误差值经过放大电路放大后送入调节器的输入端，通过调节器调节使输出电压增加，直到和基准值相等；如果输出电压大于基准电压，则通过调节器使输出减小。

常用的稳压电源有：

1. 铁磁谐振式交流稳压器。由饱和扼流圈与相应的电容器组成，具有恒压伏安特性。

2. 磁放大器式交流稳压器。将磁放大器和自耦变压器串联而成，利用电子线路改变磁放大器的阻抗以稳定输出电压。

3. 滑动式交流稳压器。通过改变变压器滑动接点位置稳定输出电压。

4. 感应式交流稳压器。靠改变变压器次、初级电压的相位差，使输出交流电压稳定。

5. 晶闸管交流稳压器。用晶闸管作功率调整元件。稳定度高、反应快且无噪声。但对通信设备和电子设备造成干扰。

抄板简介

1. 抄板层数

6层板抄板

2. 抄板项目

反推原理图，PCB抄板，芯片解密，程序反汇编，物料代购，PCBA加工

3. 抄板周期

抄板、BOM及原理图5个工作日，物料购买到首批样机25个工作日。

4. 抄板费用

抄板收费参考收费标准

5. 抄板重点

该PCB抄板案例涉及到高电压，大电流，抄板需保证产品的散热性能。抄板测试调试需注意安全。

稳压电源参数

输入电压(V)：线电压 (310－450)

输出电压(V)：线电压380V±1%

工作频率Hz：50~60

音频噪声：≤50db

效率：≥92%(满载)

波形畸变<：＜5%(附加)

稳压精度：±0.5%

过压报警保护<：≤246V±4V(输出)

稳压时间：≤0.05s

工作环境温度：-10℃~+40℃

尖峰吸收：输入3000V/3µs

尖峰输出：≤30V
