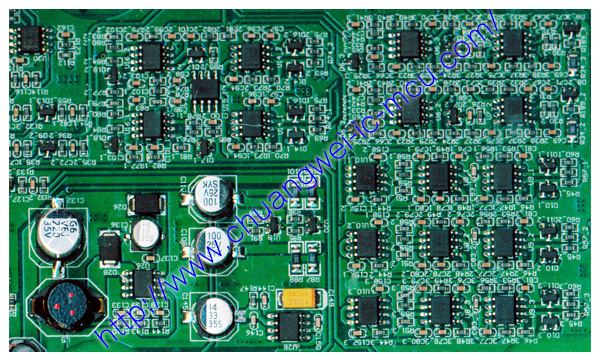

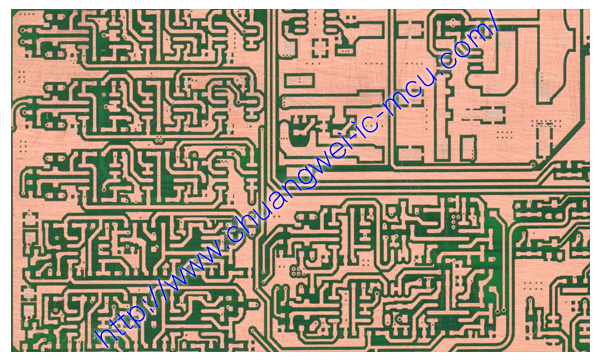

工业交换机控制板PCB抄板
工业交换机具有电信级性能特征,可耐受严苛的工作环境。产品系列丰富,端口配置灵活,可满足各种工业领域的使用需求。产品采用宽温设计,防护等级不低于IP30,支持标准和私有的环网冗余协议。
工业以太网交换机专门为满足灵活多变的工业应用需求而设计,提供一种高性价比工业以太网通讯解决方案。而其组网方式则更重点关注于环路设计。环路有单环和多环的区别,同时亦有在STP和RSTP基础上,各个厂家设计的私有环路协议,如RingOn、RingOpen开环、FRP环、turbo环等。
工业交换机通信实时性、网络安全性、本质安全与安全防爆技术等技术问题,并且采用一些适合于工业环境的措施,如防水,抗振动。
抄板简介
1. 抄板层数
多层板抄板。
2. 抄板项目
反推原理图,PCB抄板,芯片解密,样机制作,PCBA批量加工
3. 抄板周期
抄板、BOM及原理图三个工作日,样机10个工作日,批量30个工作日
4. 抄板费用
抄板免费,收取批量费用。
5. 抄板重点
该变频器PCB抄板案例涉及到高电压,大电流,抄板需保证产品的散热性能。抄板测试调试需注意安全。
变频器控制板参数
下行端口:8个 10/100/1000Base-T PoE 以太网端口
上行端口:4个1000Base-X SFP 端口
网络标准:IEEE802.3 、IEEE802.3u、IEEE802.3ab、IEEE802.3Z、IEEE802.3X、 IEEE 802.1Q IEEE 802.1p IEEE 802.3ad 、IEEE 802.1D、IEEE 802.1X
交换容量:24Gbps
包转发率:18Mpps
交换方式:存储转发
缓存:4M
MAC地址表:8K
PoE标准:802.3af/at、60WPoE
PoE供电方式:末端跨接法
PoE供电线序:1/2(+),3/6(-)
