高压直流电源模块PCB抄板

更新时间:2022-02-17 16:29:07点击:981
高压直流电源简介

高压直流电源又称直流高压电源,它是由交流市电或三相电输入,数千伏以上或数万伏以上直流电压输出的电源,输出功率数百瓦至数千瓦,一般可稳压或稳流。早先的直流高压电源是将交流市电或三相电由工频高压变压器升压变成交流高压电,然后整流滤波得到直流高压电。

高压直流电源模块

由于频率低,电源的体积和重量都比较大,转换效率和稳定度差。随着开关电源技术的发展与成熟,采用高频开关变换技术结合高压电源的特点而研制的直流高压电源成为主流。

主要用于化肥、焦化、城市煤气、冶金、建材、碳素、陶瓷等行业的气体净化,用以回收煤气、焦炉气中的焦油,同时去除其中的粉尘、水雾等杂质,达到物料回收和气体净化双重效果,对保证工艺流程中后工段设备的正常稳定运行也起着至关重要的作用。

高压直流电源抄板

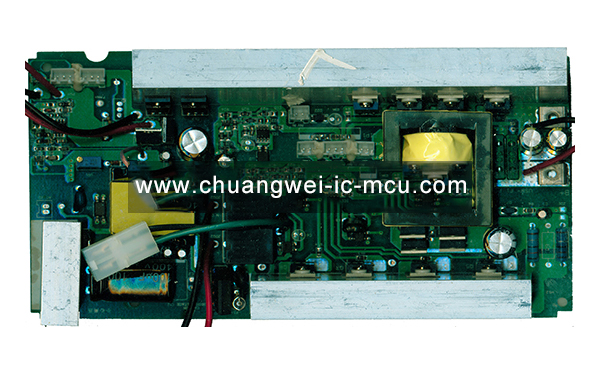

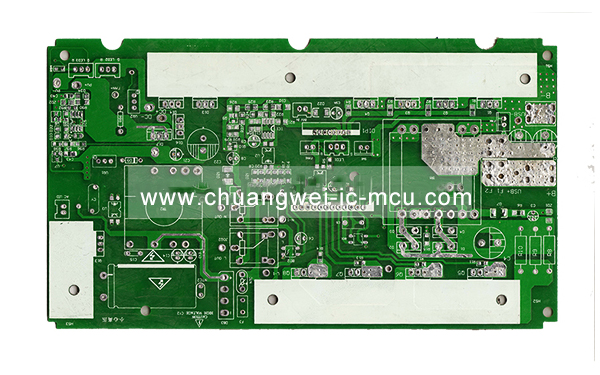

高压直流电源PCB抄板

抄板简介

1. 抄板层数

四层板抄板。

2. 抄板项目

反推原理图,PCB抄板

3. 抄板周期

抄板、BOM及原理图三个工作日

4. 抄板费用

抄板收费参考收费标准

5. 抄板重点

该PCB抄板案例涉及到高电压,大电流,抄板需保证产品的散热性能。抄板测试调试需注意安全。

高压直流电源参数

高压直流电源板技术参数:

输入电压:AC220V/380V±10%。

输出电压:0V~10KV

输出电压:0A~1A

电压调整率: 相对负载:0.01%(空载到额定负载)。 相对输入:±0.01%(输入电压变化为±10%)。

电流调整率: 相对负载:0.01%(空载到额定负载) 相对输入:±0.01%(输入电压变化±10%)。

纹波电压:输出额定电压的条件下,纹波电压的峰峰值为最高输出电压的0.1%。

环境温度:工作时0到+50℃。 储存时-20℃到+80℃。

温度系数:每摄氏度0.01%。

输出电压和电流的远程控制:可外接电位器利用电源内部的10V参考电压对输出电压和电流进行远程控制。

远程电压电流指示:25针接线端子包含了0到10V的电压和电流指示信号,可外接各种数字或指针表。
